Circuit boost 5V depuis des accu LR06

Posté le 19/02/2023 Mis à jour le 19/02/2023

Par Zéro Cool 1 min à lire

Petit circuit permettant d’obtenir une tension régulée de 5V / 1A à partir de 3 piles/accus LR06.

Dépôt GitHub : https://github.com/Zcool85/Batteries-3v-5v-StepUp

Mes contraintes :

Usage de piles LR06 ou d’ACCU LR06
Pouvoir débiter 1A sous 5V en sortie
Le circuit doit tenir dans un petit boitier
J’ai décidé d’utiliser le circuit MAX641 qui permet de faire une régulation boost de 5V avec peu de composants autour

Shémas de base

Ce circuit peut être utilisé directement en mode “Low power” limité à 50mA. La datasheet du composant montre la circuiteriez des base dans ce cas :

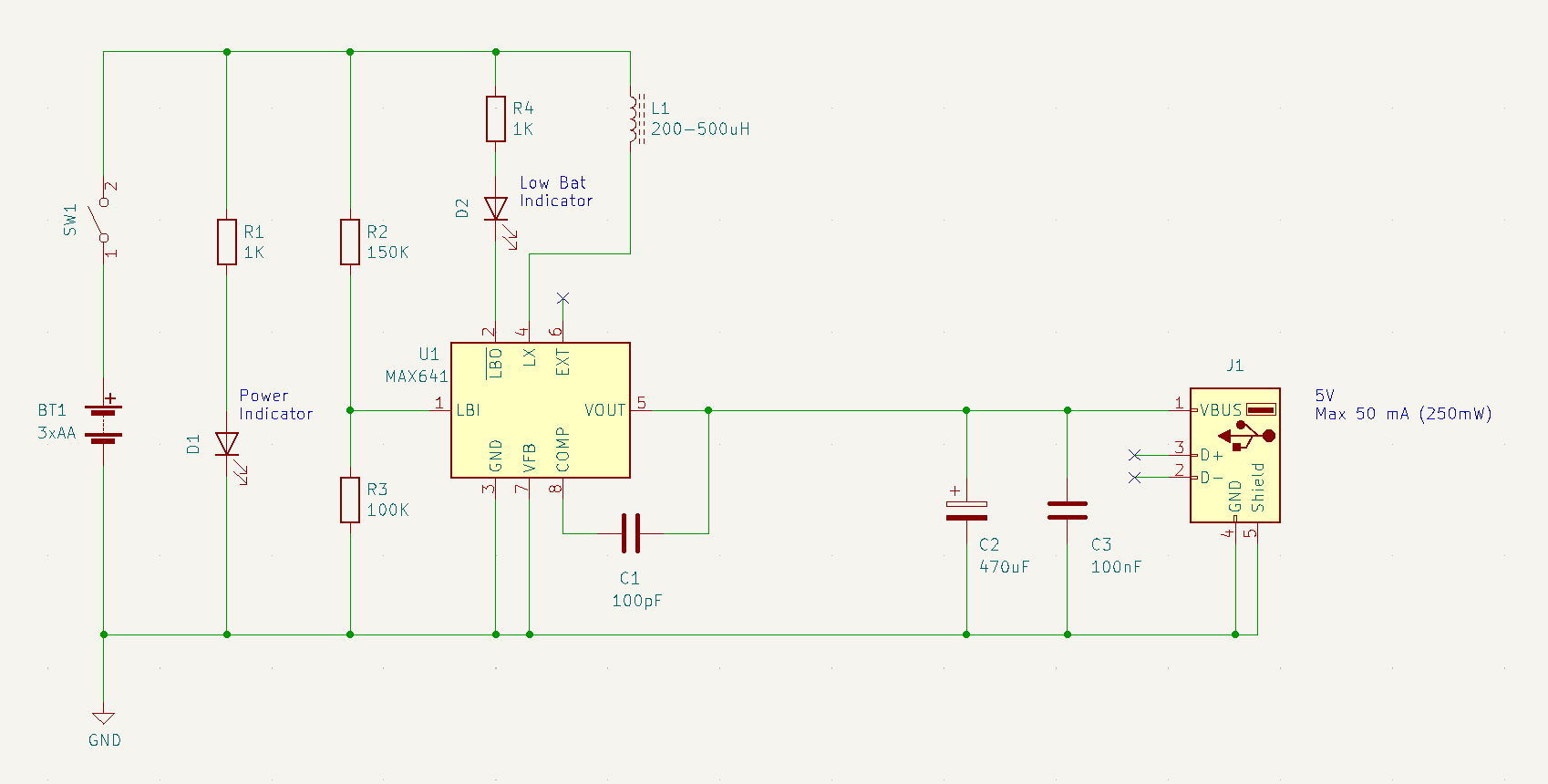

En mode Low Power

Le second mode de fonctionnement possible est en mode “High output current” (1A) en ajoutant un transistor et une diode externe au montage. Là encore, la datasheet nous montre le montage de base correspondant :

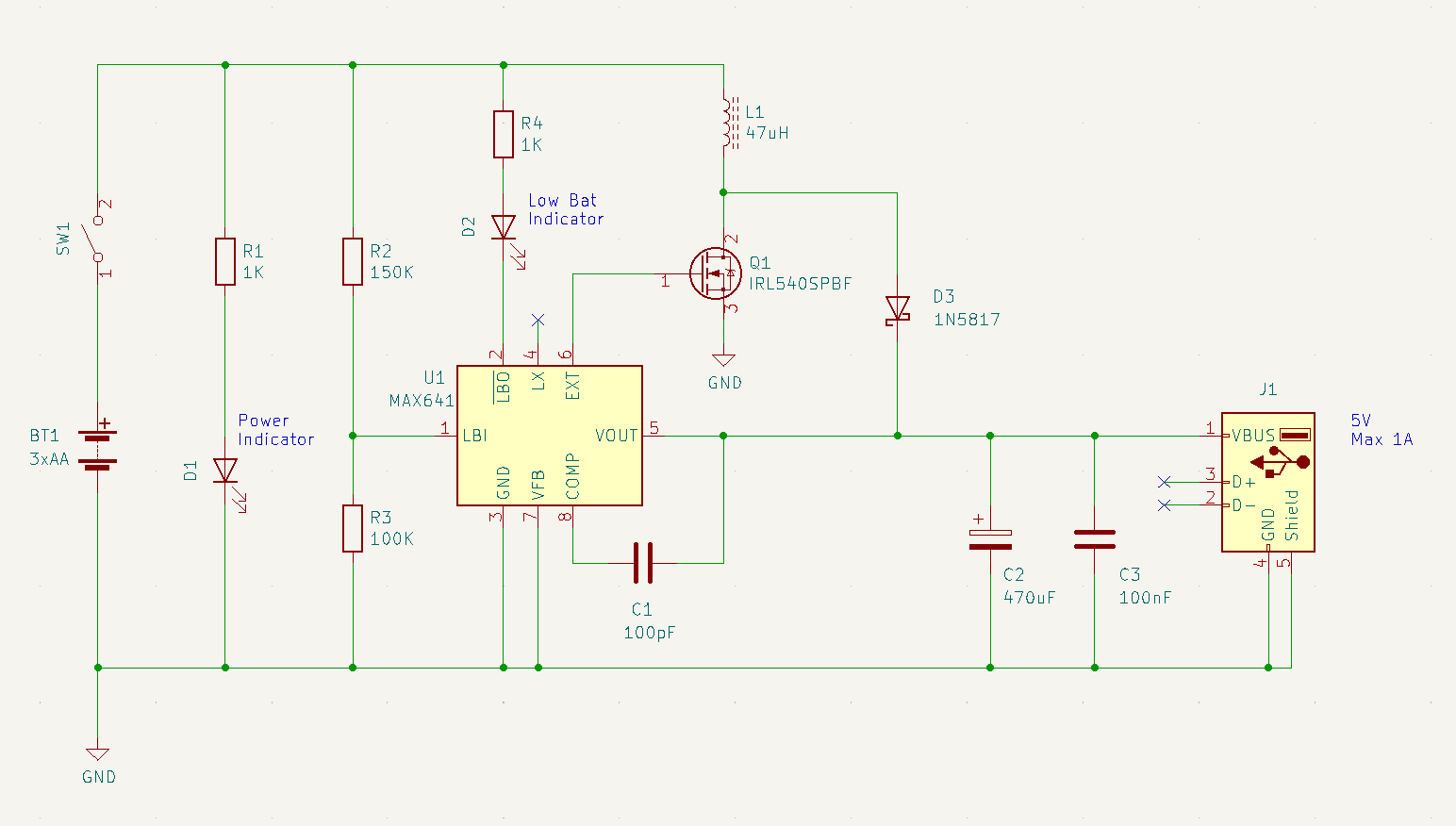

En mode High output current

PCB

Côté PCB, j’ai opté pour la taille la plus grande que je pouvais avoir pour le boitier que j’ai choisi :

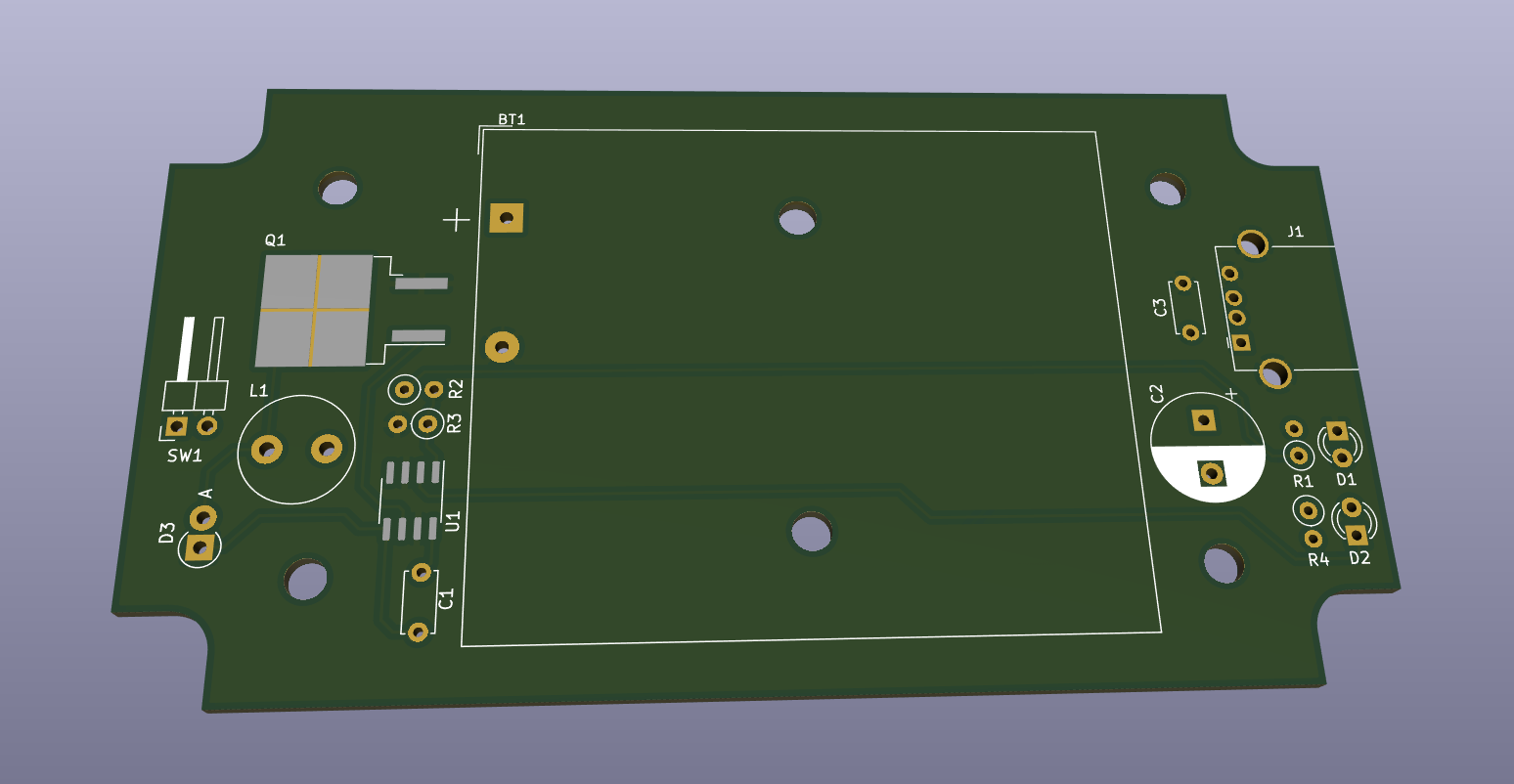

PCB

Réalisation

Après commande du PCB sur https://jlcpcb.com et un peu de travaux mécaniques, j’en arrive à ça :

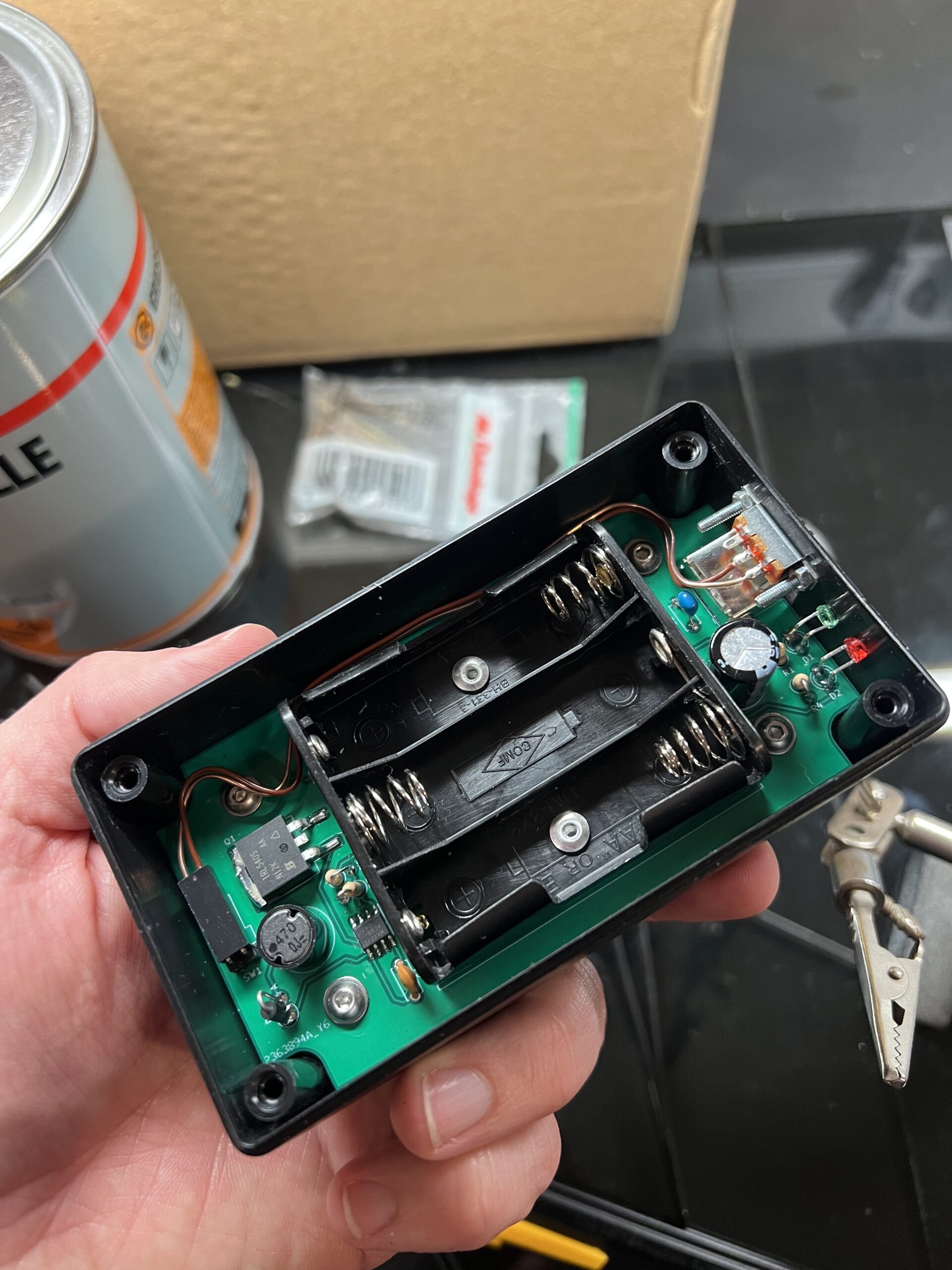

Intérieur

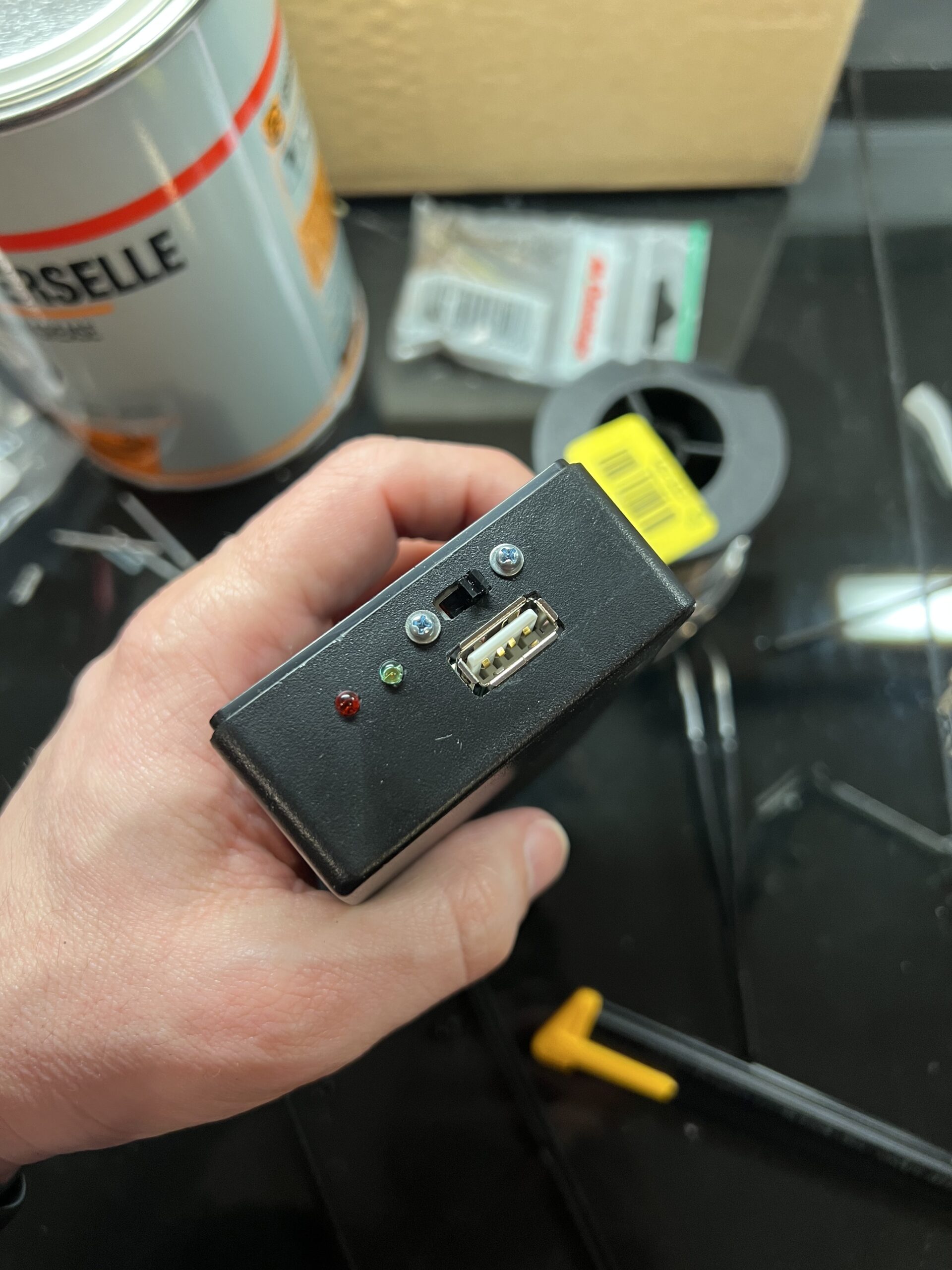

Panneau avant
